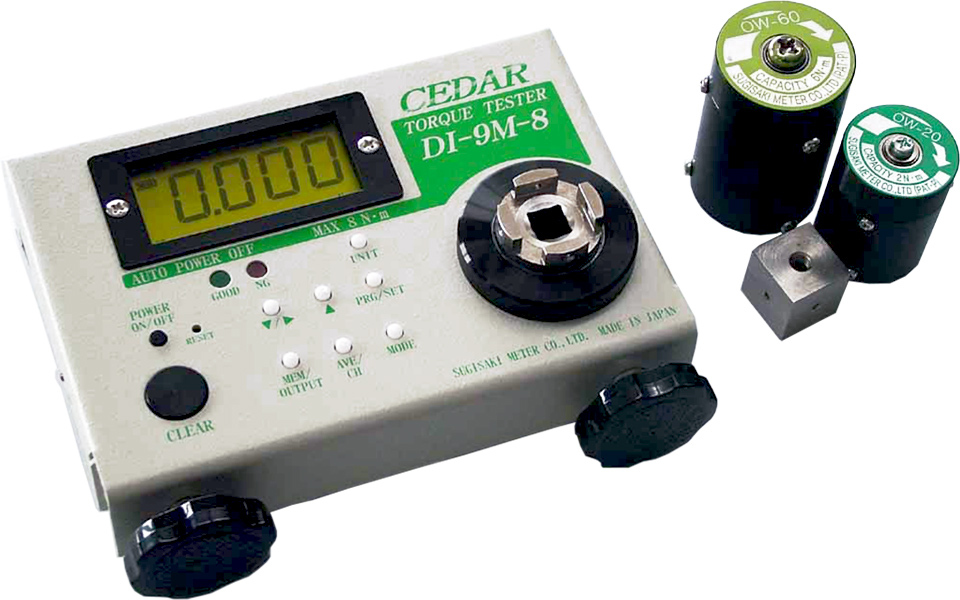

Tester momentu obrotowego DI-9M-8

Drukuj
Zakres 0.020-8 Nm - urządzenie do kalibracji (ustawiania) wkrętaków elektrycznych
Opis

Seria DI-9 jest najbardziej odpowiednia do sprawdzania i kontrolowania momentu obrotowego wkrętaków elektrycznych i wkrętaków ręcznych.

Tak - Nie  - warunki decyzji itp. można zapisać pięć kanałów.
.. Kanał zmienia się tylko wtedy, gdy zmieniają się warunki łączenia.
Nie ma konieczności resetowania wartości maksymalnej i wartości minimalnej jeden po drugim, jak w starszych modelach.

Warunki zaliczenia / niepowodzenia itd. można zapisać w 5 kanałach, nawet jeśli zmieniają się warunki dokręcania, można ustawić, po prostu przełączając kanał.
Dzięki "OW joint" pomiary są wykonywane efektywnie bez konieczności przewijania złącza pomiarowego.



  • "Tryb pomiaru" "Jednostka miary" Wskazanie "maksimum, minimum, średnia"
  • Przełączalna jednostka miary
  • Dane o pamięci 800 pozycji
  • Dane w czasie rzeczywistym Około 1/180 sekund
  • Dostępne oprogramowanie do pobierania danych dostępne do pobrania
  • Dołącz przyrząd pomiarowy do narzędzia ręcznego "Sześcian śrubowy"
Specyfikacja DI-9M-8 DI-9M-08
Skala 0,020-8 N · m 2,0-800 mN · m

0,20 ~ 80 kgf · cm

0,020 ~ 8 kG · cm
0.20~70 lbf · in 0.020~7 lbf · in
Precyzja ± 0,5% (499 cyfr lub mniej ± 3digit)
Pokaz 4-cyfrowy wyświetlacz LCD
Kierunek pomiaru CW-CCW (prawy i lewy)
Zeruj zwrot jednym dotknięciem Wróć do zera, naciskając przycisk kasowania.
Pomiary    Tryb

Track, PP (od szczytu do piku) , PD (Peak-Down), C (Real-time Output)

Funkcja oceniania wysokich i niskich limitów

Wysoka i niska wartość są mierzone w granicach i można je ustawić .

Wyjście w czasie rzeczywistym

Wartość momentu obciążenia jest wysyłana co około 1/180 sekund.

Wyświetlana jest wartość maksymalna, minimalna i średnia

Maksymalna, minimalna wartość i średnia wartość zapisanych danych

Dane wyjściowe Format ASCII (prędkość transmisji 19200)
Automatyczne oszczędzanie energii 10 minut bez użycia, automatycznie wyłącza.
Zasilacz Ni-Cd ładowalna bateria 1.2V × 5 ogniw 700mAh
Czas ładowania Około 3 godzin
Ciągły czas pracy Około 12 godzin
luz Jest to odległość wyświetlania w czasie ustawiania.    (0,1 - 3,0 s)
Rozmiar gniazda □ 20mm / □ 9,5 mm
Wymiar / waga W: 160 x D: 125 x W: 55 / Około 1 kg
Poleć akcesoria do buforów Pomiar stawów
OW-20 / OW-60
Pomiar stawów
OW-025 / OW-10
Kostka (z 5-stronicowym otworem na śrubę) 20x20x20
(Przetwarzanie za pomocą M2.6 / M3 / M4 / M5 / M6)
Adapter AC / DC
Pokrowiec
Raport z inspekcji, certyfikat potwierdzający, postać systemu identyfikowalności

POMIAROWA KOŃCÓWKA ŁĄCZNA seria OW (joint / fidaptor)

Ponieważ nasza firma opracowała bufor  z niewielkim wpływem tarcia, można przeprowadzić stabilny pomiar
Co więcej, nie trzeba odwracać-odkręcać w momencie pomiaru, poprawiono wydajność pracy.



Specyfikacja Rodzaj
OW-025 OW-10 OW-20 OW-60
Zakres pomiaru N · m 0,25 1 2 6
Żywotność mechaniczna (czasy) 10 000 8 000 5000 5000
Zewnętrzny
średnica
rozmiar
(Mm)
Kawałek
zaręczynowy
część
(część śrubowa)
Krzyż M2.6
wgłębienie śruby
Krzyż M3
wgłębienie śruby
Krzyż M4
wgłębienie śruby
Krzyż M6
wgłębienie śruby
Standardową śrubą jest śruba z wgłębieniem krzyżowym
ale mogą zostać zmienione w razie potrzeby
Średnica zewnętrzna φ28 φ32 φ32 φ38
Wysokość 44 51 51 69
Instalacja 20square × 4 (t)
